Por Dr. Rumualdo Servín Castañeda
Catedrático Investigador UAdeC/FIME UN

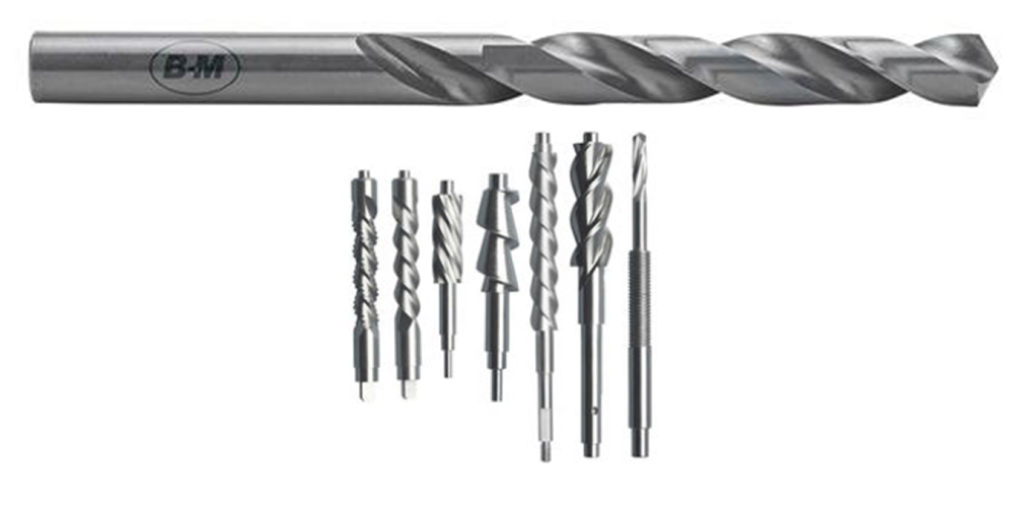

Una broca es una herramienta metálica de corte, que al colocarse en una herramienta tal como un taladro, permite hacer agujeros o perforaciones circulares en distintos materiales. Su cuerpo suele tener ranuras helicoidales diseñadas para perforar y extraer el polvo o las virutas a medida que avanza.
Las partes fundamentales de una broca son el mango, el cuerpo y la punta. El mango es la parte por donde se sujeta la broca en el taladro, en brocas de hasta 10mm de diámetro el mango es cilíndrico, para brocas de mayor diámetro es cónico. También existen mangos reducidos y brocas con mangos triangulares, cuadrados o de diseño especial que se utilizan en la perforación de materiales muy duros con la finalidad de que el porta brocas no resbale. El cuerpo es la parte de la broca que se encuentra entre el mango y la punta. Puede llevar una o más ranuras en forma de hélice. Hay brocas cortas, extra-cortas, largas, extra-largas y brocas normales. La longitud de la broca determina la profundidad máxima que se puede taladrar. La punta es la parte cónica en que termina la broca y sirve para efectuar el corte. El ángulo de corte de la punta por lo general es de 118º. En el caso del taladrado de materiales muy duros es más obtuso. En cambio, en materiales blandos es más agudo.
Las brocas se clasifican principalmente según el material que van a perforar. Las más comunes son para metal (HSS o cobalto), tienen una punta cónica afilada y sirven para perforar aluminio, acero o cobre; para madera, cuentan con una punta central muy fina que funciona como guía para hacer agujeros limpios y precisos; para concreto, vidrio y cerámica que tienen una punta reforzada con una pastilla de carburo de tungsteno.
Otra aplicación del uso de brocas es para operaciones quirúrgicas, específicamente para cortar y perfora el hueso. Su función principal es crear agujeros precisos. Estos orificios permiten al cirujano colocar tornillos, placas o clavos para arreglar fracturas o colocar implantes.
Estas brocas funcionan igual que las que se utilizan de manera industrial o las de uso doméstico para poner un cuadro en la pared. Sin embargo, tienen diferencias clave, por ejemplo: Tienen un filo especial que corta el hueso de manera limpia sin astillarlo, giran muy rápido (hasta 37,000 RPM) para cortar con rapidez y algunas incluyen sistemas de guía que evitan que la broca corte los tejidos blandos, como la piel o los músculos.
En las operaciones quirúrgicas se utilizan brocas de grado médico de alta precisión, fabricadas principalmente de acero inoxidable quirúrgico (como el 316L, 420 o 17-4PH) o aleaciones de titanio. El principal reto de estas herramientas es cortar el tejido óseo limitando el calor por fricción, ya que si el hueso supera los 47 °C puede sufrir muerte celular (necrosis térmica).
Los tipos de brocas quirúrgicas se clasifican según su estructura anatómica y la especialidad médica, las cuales son las siguientes:
- Según su estructura y función
Brocas Helicoidales (Twist Drill Bits): Son las más comunes en traumatología. Tienen canales en espiral para evacuar las astillas y residuos de hueso hacia el exterior mientras perforan.
Brocas Canuladas (Cannulated Bits): Cuentan con un centro hueco a lo largo de todo su eje. Esto permite introducirlas a través de una «guía» o clavija metálica previamente colocada por el cirujano, garantizando una perforación con precisión milimétrica.
- Según la especialidad médica
Traumatología y Ortopedia: Utilizan brocas calibradas para realizar orificios piloto antes de insertar clavos o tornillos óseos. Sus diámetros suelen ser muy pequeños, no mayores a los 4.5 mm.
Neurocirugía (Perforadores Craneales): Para abrir el cráneo (craneotomía), se utilizan brocas autoblocantes. Estas brocas especiales tienen un mecanismo de seguridad integrado: se detienen automáticamente cuando dejan de sentir la resistencia del hueso duro, evitando dañar el cerebro.
Las medidas de las brocas quirúrgicas más comunes dependen estrictamente de la especialidad médica, el grosor del hueso y el tamaño de los tornillos que se van a fijar. En la traumatología general, las medidas estándar se dividen por sistemas de fragmentos y puede variar desde 1.1mm a 4.5 mm, si comparamos estas medidas con las brocas de uso industrial existe una gran diferencia, sin embargo, el principio básico de aplicación es exactamente el mismo. En términos económicos, las brocas industriales son mucho más económicas que las brocas quirúrgicas, considerando el volumen de material que se utiliza para su fabricación y el diseño mecánico que se utiliza dependiendo del área quirúrgica, el costo de una broca quirúrgica puede oscilar entre $2,000.00 y $6,000.00 dependiendo de la calidad del material y el grado de dificultad para su fabricación.
La ingeniería Mecánica aplica directamente en nuestra salud, considerando que el cuerpo humano es una maquina compuesta de estructuras ósea y tendones que están sometida constantemente a esfuerzos, mecanismos dinámicos y articulaciones en donde el contacto mecánico, coeficiente de fricción, desgaste, etc. Juegan un factor importante para vivir plenamente con una buena calidad de vida.
